สามสิ่งที่ต้องพิจารณาเมื่อติดตั้งแม่เหล็กแบบ Crossbelt

การติดตั้งแม่เหล็กแบบ crossbelt ไม่ใช่แค่การวางแม่เหล็กไว้เหนือสายพานลำเลียงเท่านั้น การติดตั้งส่งผลโดยตรงต่อประสิทธิภาพของระบบในการขจัดโลหะจรจัดออกจากการไหลของวัสดุ ในหลายกรณี ประสิทธิภาพการแยกที่ไม่ดีนั้นเกิดจากปัญหาในการติดตั้งมากกว่าตัวแม่เหล็กเอง รายละเอียดการตั้งค่าเล็กๆ น้อยๆ สามารถสร้างความแตกต่างที่เห็นได้ชัดเจน

หากความสูงของระบบกันสะเทือนไม่ถูกต้อง สนามแม่เหล็กอาจไม่ลึกพอที่จะรับภาระ หากความกว้างหรือตำแหน่งของแม่เหล็กไม่ตรงกับสายพานลำเลียง อนุภาคโลหะสามารถทะลุผ่านได้โดยไม่ถูกจับ ปัญหาเหล่านี้มักเกิดขึ้นหลังจากการเปลี่ยนแปลงความเร็วสายพานลำเลียง ความลึกของวัสดุ หรือแผนผังโรงงาน

การทำความเข้าใจปัจจัยการติดตั้งที่สำคัญบางประการสามารถช่วยให้คุณปรับปรุงประสิทธิภาพการกู้คืน ลดการรั่วไหลของโลหะ และทำให้ระบบทำงานสม่ำเสมอมากขึ้นเมื่อเวลาผ่านไป

แม่เหล็กแบบ Crossbelt คืออะไร?

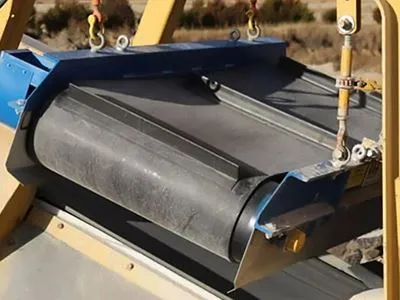

แม่เหล็กแบบครอสเบลท์หรือที่เรียกว่าแม่เหล็กโอเวอร์แบนด์ คือตัวคั่นแม่เหล็กที่ทำความสะอาดตัวเอง-ซึ่งติดตั้งไว้เหนือสายพานลำเลียงเพื่อกำจัดโลหะเหล็กที่จรจัดออกจากกระแสวัสดุที่กำลังเคลื่อนที่โดยอัตโนมัติ โดยทั่วไปจะใช้ในอุตสาหกรรมต่างๆ เช่น การรีไซเคิล การทำเหมือง มวลรวม การแปรรูปไม้ และการจัดการวัสดุเทกอง

ระบบถูกติดตั้งบนสายพานลำเลียงซึ่งเป็นที่มาของชื่อ

ตัวคั่นแม่เหล็กด้วยตนเอง-การทำความสะอาด

ส่งคำถามตอนนี้

ตัวคั่นแม่เหล็กด้วยตนเอง-การทำความสะอาด

ส่งคำถามตอนนี้

แม่เหล็กแบบสายพานไขว้ทั่วไปประกอบด้วยบล็อกแม่เหล็ก สายพานทำความสะอาดตัวเอง- ลูกกลิ้ง และโครงรองรับ เมื่อวัสดุผ่านเข้าไปด้านล่าง สิ่งปนเปื้อนที่เป็นเหล็กจะถูกยกออกจากการไหลของผลิตภัณฑ์โดยสนามแม่เหล็ก สายพานทำความสะอาดตัวเอง-จะลำเลียงโลหะที่ถูกจับออกจากสายพานลำเลียง และปล่อยออกทางด้านข้างระหว่างการทำงานต่อเนื่อง

แม่เหล็กแบบ Crossbelt มักใช้เป็นระบบป้องกันในสายการผลิต การกำจัดโลหะที่ไม่ต้องการออกก่อนที่จะไปถึงอุปกรณ์ปลายน้ำ จะช่วยลดความเสียหายของอุปกรณ์ ป้องกันการหยุดชะงักในการประมวลผล และปรับปรุงคุณภาพของวัสดุ

เหตุใดจึงเรื่องการติดตั้งที่ถูกต้อง

การติดตั้งแม่เหล็กแบบ crossbelt อย่างถูกต้องส่งผลมากกว่าการกำจัดโลหะ วิธีที่ระบบวางตำแหน่งเหนือสายพานลำเลียงจะส่งผลโดยตรงต่อประสิทธิภาพการคืนสภาพ การทำงานของสายพาน และความเสถียรของกระบวนการโดยรวม

ประสิทธิภาพการฟื้นตัว

แม่เหล็กแบบสายพานไขว้ทำงานได้ดีที่สุดเมื่อสนามแม่เหล็กอยู่ในแนวเดียวกับการไหลของวัสดุอย่างเหมาะสม หากความสูงของระบบกันสะเทือนสูงเกินไปหรือการวางตำแหน่งอยู่นอก-ศูนย์กลาง โลหะเหล็กบางชนิดอาจทะลุผ่านได้โดยไม่ถูกจับ

แม้แต่แม่เหล็กแรงสูงก็อาจสูญเสียประสิทธิภาพได้หากการติดตั้งไม่ตรงกับสภาพของสายพานลำเลียง ความลึกของวัสดุก็มีความสำคัญเช่นกัน ภาระที่หนาสามารถลดความลึกของสนามแม่เหล็กที่เข้าสู่กระแสผลิตภัณฑ์ได้

ประสิทธิภาพของสายพานลำเลียงและสายพาน

การติดตั้งยังส่งผลต่อวิธีการทำงานของสายพานลำเลียงและสายพานทำความสะอาดตัวเอง-ระหว่างการใช้งานอย่างต่อเนื่อง หากพื้นที่ระบายมีขนาดเล็กเกินไปหรือการจัดตำแหน่งไม่ถูกต้อง โลหะที่จับได้อาจไม่หลุดออกจากสายพานอย่างเหมาะสม เมื่อเวลาผ่านไป สิ่งนี้อาจนำไปสู่การสะสมตัว การสึกหรอของสายพานไม่สม่ำเสมอ หรือการทำงานที่ไม่เสถียร

ข้อพิจารณา #1: ความสูงของระบบกันสะเทือน

ความสูงของระบบกันสะเทือนเป็นหนึ่งในปัจจัยที่สำคัญที่สุดในการติดตั้งแม่เหล็กแบบครอสเบลท์ แม้ว่าแม่เหล็กจะแรงพอ ประสิทธิภาพการแยกสารอาจลดลงอย่างรวดเร็วหากระยะห่างจากสายพานลำเลียงไม่เหมาะกับวัสดุที่กำลังแปรรูป

เหตุใดความสูงจึงส่งผลต่อการเข้าถึงแม่เหล็ก

สนามแม่เหล็กจะอ่อนลงเมื่อระยะห่างเพิ่มขึ้น หากติดตั้งแม่เหล็กแบบครอสเบลท์ไว้สูงเกินไปเหนือสายพานลำเลียง สนามแม่เหล็กอาจไม่ลึกพอที่จะบรรทุกสารปนเปื้อนที่เป็นเหล็กได้อย่างมีประสิทธิภาพ

นี่เป็นสิ่งสำคัญอย่างยิ่งเมื่อความลึกของภาระเปลี่ยนแปลงระหว่างการทำงาน ชั้นวัสดุที่หนาสามารถลดความง่ายในการสัมผัสกับชิ้นส่วนโลหะกับสนามแม่เหล็ก ในสถานการณ์เหล่านี้ ระยะห่างในการทำงานจริงจะมากกว่าที่ปรากฏครั้งแรก

ปัญหาที่เกิดจากความสูงไม่ถูกต้อง

หากความสูงของระบบกันสะเทือนสูงเกินไป อนุภาคโลหะขนาดเล็กอาจทะลุผ่านได้โดยไม่ถูกจับ ประสิทธิภาพในการนำกลับคืนมักจะลดลงก่อนสำหรับสิ่งปนเปื้อนละเอียด เนื่องจากยากต่อการดึงออกมาจากส่วนลึกภายในการไหลของวัสดุ

การติดตั้งแม่เหล็กต่ำเกินไปทำให้เกิดปัญหาต่างๆ แม่เหล็กหรือสายพานทำความสะอาดตัวเอง-อาจสัมผัสกับชิ้นส่วนวัสดุขนาดใหญ่ ซึ่งอาจนำไปสู่ความเสียหายของสายพาน การทำงานที่ไม่เสถียร หรือการสะสมของวัสดุรอบๆ ระบบ การกวาดล้างมีความสำคัญพอๆ กับความแรงของแม่เหล็ก

การปรับความสูงของวัสดุต่างๆ

วัสดุที่แตกต่างกันต้องมีความสูงในการติดตั้งที่แตกต่างกัน วัสดุน้ำหนักเบาที่มีภาระตื้นมักจะสามารถดำเนินการได้ด้วยระยะการระงับที่มากขึ้น ในขณะที่วัสดุที่มีความหนาแน่นหรือหนักอาจต้องใช้แม่เหล็กในตำแหน่งใกล้กับสายพานลำเลียงมากขึ้น

ความเร็วของสายพานลำเลียงและขนาดโลหะจรจัดยังส่งผลต่อการตั้งค่าด้วย ชิ้นโลหะขนาดใหญ่จะจับจากระยะไกลได้ง่ายกว่า ในขณะที่สิ่งปนเปื้อนที่มีขนาดเล็กมักต้องการพื้นที่ที่แรงกว่าและช่องว่างการทำงานที่สั้นกว่า

ข้อพิจารณา #2: ความกว้างของแม่เหล็กเทียบกับความกว้างของสายพานลำเลียง

ความสูงของระบบกันสะเทือนที่ถูกต้องไม่ได้รับประกันการคืนสภาพของโลหะทั้งหมด ความสัมพันธ์ระหว่างความกว้างของแม่เหล็กและความกว้างของสายพานลำเลียงยังส่งผลต่อปริมาณกระแสวัสดุที่ถูกปกคลุมไปด้วยสนามแม่เหล็กระหว่างการทำงานอีกด้วย

การจับคู่ความกว้างของแม่เหล็กกับความกว้างของสายพานลำเลียง

แม่เหล็กแบบ crossbelt ควรจับคู่อย่างเหมาะสมกับความกว้างของสายพานลำเลียงและภาระวัสดุ หากพื้นที่แม่เหล็กแคบเกินไป โลหะที่อยู่ใกล้ขอบสายพานลำเลียงอาจไม่สัมผัสกับแรงแม่เหล็กมากพอที่จะจับได้อย่างมีประสิทธิภาพ ปัญหานี้จะเห็นได้ชัดเจนมากขึ้นเมื่อมีการกระจายวัสดุอย่างไม่สม่ำเสมอบนสายพาน

ในโรงงานบางแห่ง สายพานลำเลียงอาจได้รับการปรับปรุงหรือขยายให้กว้างขึ้นในขณะที่แม่เหล็กแบบ crossbelt เดิมยังคงอยู่ แม้ว่าแม่เหล็กจะยังคงทำงานอยู่ ความครอบคลุมของแม่เหล็กอาจไม่ตรงกับสภาพของสายพานลำเลียงอีกต่อไป

สายพานลำเลียงที่กว้างขึ้นมักต้องใช้แม่เหล็กขนาดใหญ่ขึ้นหรือตำแหน่งการติดตั้งที่แตกต่างกันเพื่อรักษาประสิทธิภาพการแยกสารที่สม่ำเสมอ

พื้นที่ปล่อยและวิถีการเคลื่อนที่ของวัสดุ

พื้นที่ระบายก็เป็นอีกส่วนหนึ่งของการติดตั้งที่มักถูกมองข้าม หลังจากที่โลหะเหล็กถูกยกออกจากสายพานลำเลียงแล้ว มันจะต้องมีพื้นที่เพียงพอที่จะแยกออกจากการไหลของวัสดุหลักได้อย่างหมดจด

หากเส้นทางระบายออกอยู่ใกล้สายพานลำเลียงมากเกินไปหรือถูกบล็อกโดยโครงสร้างโดยรอบ โลหะที่จับได้อาจตกลงบนสายพานแทนที่จะระบายออกอย่างเหมาะสม

วิถีการเคลื่อนที่ของวัสดุยังเปลี่ยนแปลงตามความเร็วสายพานลำเลียงและขนาดโลหะ ชิ้นส่วนขนาดใหญ่มักจะแยกออกได้ง่ายกว่า ในขณะที่สิ่งปนเปื้อนที่มีขนาดเล็กกว่าหรือเบากว่าอาจติดตามการไหลของวัสดุได้นานขึ้นก่อนที่จะออกจากสนามแม่เหล็ก

ข้อพิจารณา #3: การวางตำแหน่งแม่เหล็กเหนือสายพานลำเลียง

แม้ว่าความสูงของระบบกันสะเทือนและความกว้างของแม่เหล็กจะถูกต้อง การวางตำแหน่งยังคงส่งผลต่อประสิทธิภาพของแม่เหล็กแบบสายพานไขว้ในการขจัดโลหะเหล็กออกจากสายพานลำเลียง ความแตกต่างในการจัดตำแหน่งเล็กน้อยสามารถเปลี่ยนวิธีที่สนามแม่เหล็กมีปฏิกิริยากับการไหลของวัสดุระหว่างการทำงานได้

การวางตำแหน่งเส้นผ่านศูนย์กลาง

บริเวณศูนย์กลางของแม่เหล็กแบบครอสเบลท์มักจะให้สนามแม่เหล็กที่แรงที่สุดและเสถียรที่สุด ด้วยเหตุนี้ แม่เหล็กจึงควรจัดวางให้ชิดกับศูนย์กลางของสายพานลำเลียงและกระแสวัสดุหลักมากที่สุดเท่าที่จะเป็นไปได้

หากการไหลของวัสดุมีความเข้มข้นมากขึ้นที่ด้านหนึ่งของสายพาน อาจจำเป็นต้องปรับตำแหน่งเล็กน้อยเพื่อให้ตรงกับสภาพการทำงานจริง

เป้าหมายคือการวางส่วนที่แข็งแกร่งที่สุดของสนามแม่เหล็กซึ่งคาดว่าโลหะจรจัดจะผ่านไปได้ในปริมาณมากที่สุด

ผลของการปิด-การติดตั้งแบบกึ่งกลาง

เมื่อติดตั้งแม่เหล็กแบบสายพานไขว้ไปด้านใดด้านหนึ่งมากเกินไป ความครอบคลุมของแม่เหล็กทั่วทั้งสายพานลำเลียงจะไม่สม่ำเสมอ ด้านหนึ่งอาจได้รับแสงแม่เหล็กแรงสูง ในขณะที่ด้านตรงข้ามมีประสิทธิภาพการแยกตัวที่อ่อนลง ซึ่งอาจนำไปสู่ผลลัพธ์การฟื้นตัวที่ไม่สอดคล้องกันเมื่อเวลาผ่านไป

อนุภาคเหล็กที่มีขนาดเล็กกว่ามักจะได้รับผลกระทบก่อน เนื่องจากพวกมันต้องการการเปิดรับแสงในสนามที่แข็งแกร่งกว่าจึงจะถูกยกออกจากภาระวัสดุ ในบางกรณี ผู้ปฏิบัติงานอาจถือว่าความแรงของแม่เหล็กลดลงเมื่อปัญหาที่แท้จริงคือการจัดแนวการติดตั้ง

การวางตำแหน่งและทิศทางการไหลของวัสดุ

ทิศทางการไหลของวัสดุยังส่งผลต่อการวางตำแหน่งแม่เหล็กด้วย ความเร็วของสายพานลำเลียง รูปร่างภาระ และทิศทางการปล่อย ล้วนส่งผลต่อการเคลื่อนตัวของโลหะผ่านสนามแม่เหล็กก่อนที่จะเกิดการแยกตัว

การตั้งค่าที่มั่นคงควรช่วยให้โลหะที่จับได้เคลื่อนตัวออกห่างจากกระแสผลิตภัณฑ์หลักได้อย่างหมดจด โดยไม่มีการรบกวนจากโครงสร้างโดยรอบหรือวัสดุที่ส่งคืน

การวางตำแหน่งไม่เพียงแต่เกี่ยวกับตำแหน่งที่แม่เหล็กอยู่เหนือสายพานลำเลียงเท่านั้น ยังเกี่ยวข้องกับวิธีการทำงานของเส้นทางการแยกทั้งหมดระหว่างการทำงานต่อเนื่องอีกด้วย

ข้อผิดพลาดในการติดตั้งทั่วไปที่ควรหลีกเลี่ยง

แม้แต่แม่เหล็กแบบครอสเบลท์ที่เลือกมาอย่างเหมาะสมก็อาจสูญเสียประสิทธิภาพได้หากมองข้ามรายละเอียดการติดตั้งทั่วไป ปัญหาด้านประสิทธิภาพในระยะยาว-หลายประการเกี่ยวข้องกับการเปลี่ยนแปลงรอบๆ ระบบสายพานลำเลียงมากกว่าตัวแม่เหล็กเอง

ละเว้นการเปลี่ยนแปลงสายพานลำเลียง

สภาวะของสายพานลำเลียงมักจะเปลี่ยนแปลงไปตามกาลเวลา ความเร็วของสายพานอาจเพิ่มขึ้น ความกว้างของสายพานลำเลียงอาจมีการปรับเปลี่ยน หรือภาระวัสดุอาจลึกกว่าเดิม หากตำแหน่งแม่เหล็กเดิมและความสูงของระบบกันสะเทือนไม่ได้ปรับหลังจากการเปลี่ยนแปลงเหล่านี้ ประสิทธิภาพการคืนสภาพอาจค่อยๆ ลดลง

ในบางกรณีแม่เหล็กยังคงทำงานตามปกติแต่สภาพการทำงานไม่เหมือนกับเมื่อติดตั้งครั้งแรกอีกต่อไป

ขาดพื้นที่บำรุงรักษา

พื้นที่บำรุงรักษาเป็นรายละเอียดอื่นที่บางครั้งถูกละเลยระหว่างการติดตั้ง หากติดตั้งแม่เหล็กแบบสายพานไขว้ไว้ใกล้กับอุปกรณ์โดยรอบหรือส่วนรองรับโครงสร้างมากเกินไป การทำความสะอาดและการตรวจสอบจะยากขึ้น

การเข้าถึงที่จำกัดยังส่งผลต่อประสิทธิภาพการติดตามและการปลดสายพานระหว่างการทำงาน ระบบที่บำรุงรักษายากมักจะทำงานอย่างต่อเนื่องได้ยากขึ้นเมื่อเวลาผ่านไป

ภาระวัสดุที่ไม่สม่ำเสมอ

ภาระวัสดุที่ไม่สม่ำเสมอสามารถลดความสม่ำเสมอในการแยกข้ามสายพานลำเลียงได้ เมื่อวัสดุส่วนใหญ่ไหลผ่านด้านหนึ่งของสายพาน สนามแม่เหล็กอาจไม่ถูกใช้อย่างเท่าเทียมกันทั่วทั้งพื้นที่ทำงานทั้งหมด สิ่งนี้สามารถนำไปสู่การพลาดสิ่งปนเปื้อนและผลลัพธ์ในการคืนสภาพที่ไม่เสถียร โดยเฉพาะอย่างยิ่งเมื่อมีการผสมอนุภาคเหล็กที่มีขนาดเล็กลงในกระแสวัสดุ

รายการตรวจสอบการติดตั้งแม่เหล็กแบบ Crossbelt

ก่อนเริ่มการทำงาน จะเป็นประโยชน์อย่างยิ่งในการตรวจสอบจุดติดตั้งหลักๆ หลายๆ จุดเพื่อให้แน่ใจว่าแม่เหล็กแบบครอสเบลท์เข้าคู่กับสายพานลำเลียงและสภาพวัสดุอย่างเหมาะสม การปรับเปลี่ยนเล็กน้อยระหว่างการติดตั้งสามารถปรับปรุงประสิทธิภาพการแยกในระยะยาว-และลดปัญหาการดำเนินงานในภายหลัง

การใช้แม่เหล็กแบบ Crossbelt ในอุตสาหกรรมต่างๆ

แม่เหล็กแบบ Crossbelt ใช้ในหลายอุตสาหกรรม แต่เงื่อนไขการติดตั้งไม่เหมือนกันเสมอไป ประเภทวัสดุ ความเร็วสายพานลำเลียง และความลึกของภาระ ล้วนส่งผลต่อการวางตำแหน่งระบบเหนือสายพานลำเลียง

การรีไซเคิลและการแปรรูปเศษเหล็ก

ในโรงงานรีไซเคิล กระแสวัสดุมักจะไม่สม่ำเสมอและคาดเดาไม่ได้ สารปนเปื้อนจากเหล็กอาจแตกต่างกันไปตั้งแต่เศษโลหะขนาดเล็กไปจนถึงเศษโลหะขนาดใหญ่ แม่เหล็กแบบ Crossbelt ในสภาพแวดล้อมเหล่านี้มักจะต้องมีการวางตำแหน่งที่ยืดหยุ่นและพื้นที่ปล่อยเพียงพอเพื่อรองรับการไหลของวัสดุผสมอย่างสม่ำเสมอ

การทำเหมืองแร่และมวลรวม

การทำเหมืองแร่และการขุดรวมมักเกี่ยวข้องกับวัสดุหนักและภาระที่ลึกกว่า ในสภาวะเหล่านี้ ความสูงของระบบกันสะเทือนมีความสำคัญอย่างยิ่งเนื่องจากสนามแม่เหล็กจำเป็นต้องเข้าถึงผ่านชั้นวัสดุที่หนากว่า ฝุ่น การสั่นสะเทือน และการทำงานต่อเนื่องยังทำให้ความต้องการในการตั้งค่าการติดตั้งโดยรวมสูงขึ้นอีกด้วย

การแปรรูปไม้และชีวมวล

เศษไม้ ชีวมวล และวัสดุน้ำหนักเบาที่คล้ายกันมักจะเคลื่อนที่ด้วยความเร็วสายพานลำเลียงที่สูงขึ้น แม้ว่าภาระอาจจะเบาลง แต่สิ่งปนเปื้อนที่เป็นเหล็กที่มีขนาดเล็กกว่าก็ยังจับได้ยากหากไม่ได้ปรับตำแหน่งแม่เหล็กอย่างเหมาะสม การติดตั้งที่มั่นคงช่วยรักษาประสิทธิภาพการแยกสารที่สม่ำเสมอโดยไม่รบกวนการไหลของวัสดุ

บทสรุป

การติดตั้งแม่เหล็กแบบ crossbelt อย่างถูกต้องไม่เพียงแต่เกี่ยวกับการติดตั้งอุปกรณ์เหนือสายพานลำเลียงเท่านั้น ความสูงของระบบกันสะเทือน ความกว้างของแม่เหล็ก และการวางตำแหน่ง ล้วนส่งผลต่อประสิทธิภาพในการกำจัดสิ่งปนเปื้อนที่เป็นเหล็กระหว่างการทำงาน ความแตกต่างในการติดตั้งเล็กน้อยอาจนำไปสู่การเปลี่ยนแปลงประสิทธิภาพการกู้คืนที่เห็นได้ชัดเจนเมื่อเวลาผ่านไป

การตั้งค่าที่ดีที่สุดขึ้นอยู่กับสภาพการทำงานจริง รวมถึงขนาดสายพานลำเลียง ความลึกของภาระ การไหลของวัสดุ และสภาพแวดล้อมการทำงาน ระบบที่ทำงานได้ดีในแอปพลิเคชันหนึ่งอาจต้องมีการปรับเปลี่ยนในสายการผลิตอื่นแม็กเทคผู้ยิ่งใหญ่นำเสนอโซลูชันแม่เหล็กแบบสายพานไขว้ที่แตกต่างกันสำหรับอุตสาหกรรมต่างๆ เช่น การรีไซเคิล การขุด การรวมตัว และการแปรรูปวัสดุจำนวนมากเพื่อให้ตรงกับสภาพของสายพานลำเลียงและวัสดุที่แตกต่างกัน
